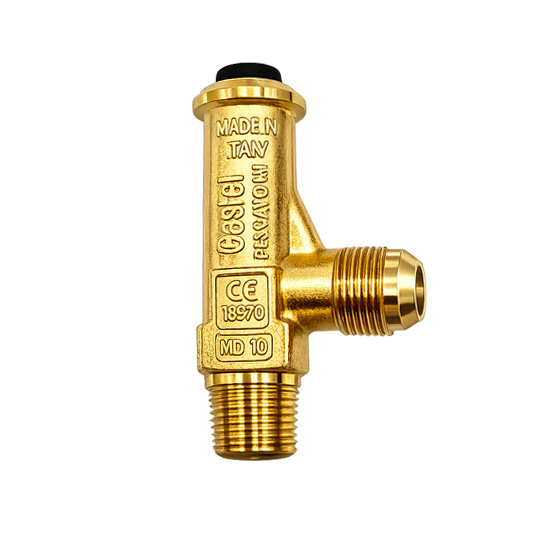

Safety devices 1/4" NPT x 3/8" SAE Model 3060/23
Brand : Castel
Model : 3060/23
Product type : Safety devices
Size : IN 1/4" NPT Connections OUT 3/8" SAE
Details : This series safety valve is a direct unbalanced load. The valve opens when thrust is exerted on the piston
by refrigerant under pressure. under calibrated conditions It overcomes the resistance of the spring acting on the piston.
Connections IN 1/4" NPT Connections OUT 3/8" SAE Orifice section [mm²] 38,5 Discharge coefficient Kd 0,63
Set pressure range [bar] 24 PS[bar] 55 TS[°C] min. -50 TS[°C] max.
+120
This device for use with the following ASHRAE 34:2019 refrigerants, Class A1:
- HCFC (R22)
- HFC (R134a, R404A, R407C, R410A, R507)
- HFO (R1234ze)
- HFO + HFC (R448A, R449A, R450A, R452A, R513A, R515A, R515B) , but cannot be used with
R744 refrigerant of Group 2 as defined in Article 13 of Directive 2014/68/EU.
This series is the calibration range: From 9 to 50 bar for models 3030 and 3060
