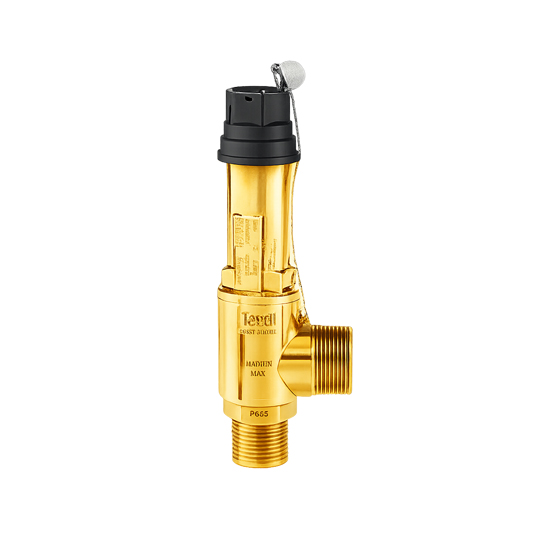

Safety devices 1" NPT x 1.1/4" SAE Model 3030/88
Brand : Castel
Model : 3030/88
Product type : Safety devices
Size : IN 1" NPT Connections OUT 1.1/4" SAE
Details : This series safety valve is a direct unbalanced load. The valve opens when thrust is exerted on the piston
by refrigerant under pressure. under calibrated conditions It overcomes the resistance of the spring acting on the piston.
Connections IN 1" NPT Connections OUT 1.1/4" G Orifice section [mm²] 298 Discharge coefficient Kd 0,83 Set pressure range [bar]
24PS[bar] 55 TS[°C] min -50 TS[°C] max +150
This device for use with the following ASHRAE 34:2019 refrigerants, Class A1:
- HCFC (R22)
- HFC (R134a, R404A, R407C, R410A, R507)
- HFO (R1234ze)
- HFO + HFC (R448A, R449A, R450A, R452A, R513A, R515A, R515B) ,
but cannot be used with R744 refrigerant of Group 2 as defined in Article
13 of Directive 2014/68/EU.
This series is the calibration range: From 9 to 50 bar for models 3030 and 3060
"Check Valve inlet -outlet Connecting =3/8"" ODS. Solder.made from hot pressed brass with Teflon (PTFE) valve seat Stainless steel spring"
วาล์วเปิด-ปิดด้วยมือ ขนาด3/8" แบบขันแฟร์ ชนิดไดอะแฟรมวาล์ว 1ทางการไหล ตัววาล์วทำจากทองเหลือง มีปีกbracketสำหรับติดตั้งยึดได้แน่น ทนอุณหภูมิใช้งานได้ -25 C ถึง +100 C ทนแรงดันใช้งานได้ 30 บาร์(435 psi. ภายใต้มาตรฐานแรงดันทดสอบสูงสุด 45 บาร์ (652 psi.)
บอลวาล์ว 3/4" ODF แบบเชื่อมบัคกรี มีวาล์วบริการไส้ศร (Access port) 1/4" (แถมไส้ศร 1 ตัว + สกุรยึดวาล์ว + ด้ามยึดวาล์ว) ใช้เป็นบอลวาล์วเปิด -ปิด แบบควบคุมด้วยตนเอง ใช้กับงานการไหลแบบสองทิศทางได้ มีคุณบัติเด่นคือ บ่าวาล์วของบอลวาล์วนั้นปิดผนึกอย่างดี พร้อมประสิทธิภาพการซีลที่สมบูรณ์แบบ มีฝาปิดล๊อกเพื่อป้องกันการปรับที่ผิดพลาด ใช้งานกับของเหลว, อากาศ, ไอน้ำร้อน, น้ำยาแอร์ตู้แช่แข็ง HCFC, HFC ได้ Applicable Refrigerant: HCFC, HFC Applicable Temperature: -40C ถึง +150C Maximum Working Pressure 45 bar (652 PSI) Maximum Test Pressure 65 bar (942 PSI) Yearly Leakage of Refrigerant ≤ 2 กรัม
Flang shut off Valve, Outlet Flare Jointed 1/2" SAE.with in Access Valve Flare 1/4" SAE.
Stop valves by diaphragm Diaphragm Valve 1/4"Flare inlet and outlet. Valve use with the following ASHRAE 34:2019 refrigerants, Class A1: HCFC (R22) HFC (R134a, R404A, R407C, R410A, R507) HFO (R1234ze) HFO + HFC (R448A, R449A, R450A, R452A, R513A, R515A, R515B) Connections SAE Flare 1/4"" Kv [m³/h] 0,28 PS [bar] 28 TS [°C] min. -35 TS [°C] max. +90 1/4""Flare inlet and outlet. Valve use with the following ASHRAE 34:2019 refrigerants, Class A1: HCFC (R22) HFC (R134a, R404A, R407C, R410A, R507) HFO (R1234ze) HFO + HFC (R448A, R449A, R450A, R452A, R513A, R515A, R515B) Connections SAE Flare 1/4"" 1/4""Flare Product use Accessories for use with the following ASHRAE 34:2019 refrigerants, Class A1: HCFC (R22) HFC (R134a, R404A, R407C, R410A, R507) HFO (R1234ze) HFO + HFC (R448A, R449A, R450A, R452A, R513A, R515A, R515B) Product Details Connections SAE Flare 1/4"" Connections ODS Ø [in.] - ODS Ø [mm] - Kv [m³/h] 0,28 PS [bar] 28 TS [°C] min. -35 TS [°C] max. +90 Package pcs 45" ทางออก 1/4" SAE"
BALL VAlVE ASSY ขนาด 7/8’’
เซฟตี้วาล์ว 1/4'' นิ้ว ODF R22 , R404A, R407c. 1/4'' SAE High Quality C3771BD Brass Transfer connector Adjustable open and close Durable product quality
โกลปวาล์ว Connections 7/8” ODS.(1-1/8" ODM) ,Ts= -35 to +150 C ,Ps=45 bar ,Kv=7.1 m3/h เชื่อมต่อทางเข้า-ออก 7/8” ODS. 1-1/8" ODM
Connections 1-3/8”ODS.(1-5/8"ODM) ,Ts= -35 to +150 C ,Ps=45 bar ,Kv=15.0 m3/h
Y- VALVES inlet Connecting = 1/4" Male NPT. -outlet Connecting =1/4" Male SAE. FLARE made from hot pressed brass with Teflon (PTFE) valve seat Stainless steel spring"
เช็ควาล์ว ขนาด 1/2" เชื่อมแบบตร รุ่น CV เป็นวาล์วทองเหลืองมีบ่าวาล์วและซีลที่ดีเยี่ยม สำหรับบังคับการไหลทางเดียว
