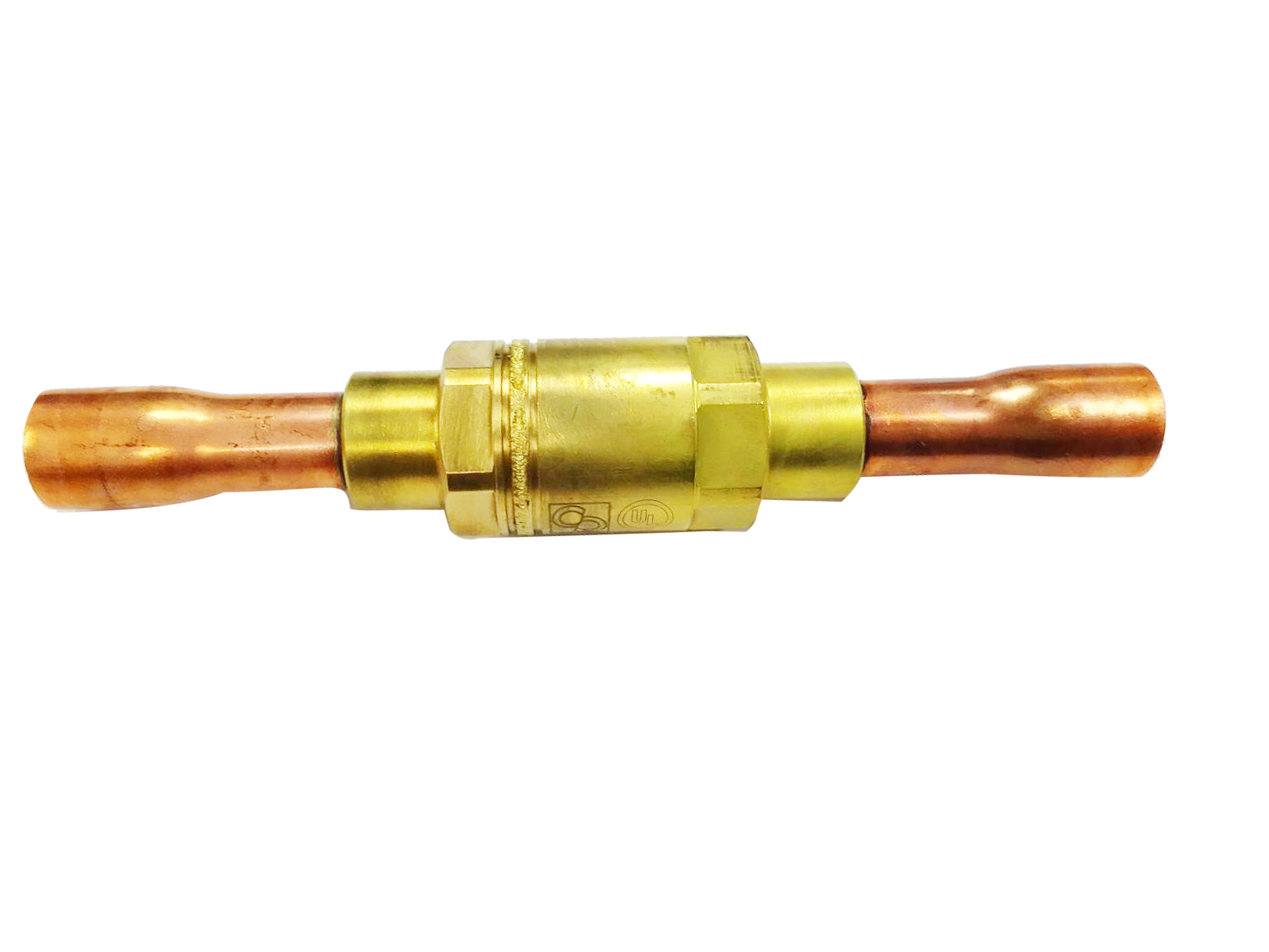

วาล์วบังคับไหลทางเดียว "Check Valveinlet -outlet Connecting =3/8" ODS. Solder.made from hot pressed brass with Teflon (PTFE) valve seat Stainless steel spring"

ยี่ห้อ : คาสเทล
รหัสสินค้า : 3132/3
ประเภทสินค้า :เช็ควาล์ว
ขนาด : ข้อต่อทางเข้า-ออก แบบเชื่อมขนาด 3/8"
รายละเอียด : เช็ควาล์ว 3/8" แบบเชื่อมบัคกรี อุปกรณ์เสริมสำหรับใช้กับสารทำความเย็น ASHRAE 34:2019
คลาส A1, A2L หรือ A3 ต่อไปนี้: สารเอชเอฟซี (R134A, R32, R404A, R407C, R410A, R507) เอชเอฟโอ
(R1234YF, R1234ZE) HFO + สาร HFC (R448A, R449A, R450A, R452A, R452B, R454A, R454B,
R454C, R455A, R513A, R515A, R515B) HC (R290, R600, R600A, R1270) สำหรับสารทำความเย็น
ที่มีฟลูออไรด์ทั้งหมด การเชื่อมต่อ ODS.solder 3/8" Kv [m³/h] 1,5 แรงดันแตกต่าง [บาร์] 0,04 Ps [บาร์]
50 MWP [psi] (1) 1160 TS [°C] ต่ำสุด -40 TS [°C] สูงสุด +150 สำหรับติดตั้งในท่อไอดี ท่อแรงดัน และ
ท่อของเหลว เช็ควาล์วทำจากทองเหลืองรีดร้อนพร้อมบ่าวาล์วเทฟลอน (PTFE) สปริงสแตนเลส
ทางเข้า3/8" NPT ทางระบายออก OUT 1/2" SAE Orifice section [mm²] 38,5 Discharge coefficient Kd 0,69 ตั้งค่าแรงดันระบายใช้งาน [bar] 29 PS[bar] 55 TS[°C] min. -50 TS[°C] max. +120
